テスターの使い方入門!測定方法〜チェックの仕方・注意点まで簡単解説!

テスターは、多くの種類と使用方法があります。アナログとデジタルタイプで使い方が違い、使用方法も異なります。 近年、デジタルマルチメーターが普及しています。ですが、機能や安全な使い方が大切です。 ここに、テスターの知識を分かり易く解説しご紹介します。
更新: 2021年12月22日
はなふさ英
※商品PRを含む記事です。当メディアはAmazonアソシエイト、楽天アフィリエイトを始めとした各種アフィリエイトプログラムに参加しています。当サービスの記事で紹介している商品を購入すると、売上の一部が弊社に還元されます。

この記事で紹介しているアイテム

POWSEED デジタル マルチメーター

KYORITSU AC/DCクランプ付デジタルマルチメータ MODEL2000

テスターとはどんな役割りがあるのでしょうか!

今や、世の中は、電子頭脳(AI)の展開になっています!

クリックすると楽天商品ページへ飛びます

大袈裟ではありません。あらゆる面で電子制御によるAIの発展で私たちの生活の仕方に変革が起こっています。 パーフェクトエレクトロニクス自動車(PFE車)、パーフェクトエレクトロニクス家事ロボット、(PFE家事)、パーフェクトエレクトロニクス介護装置・・・等々が現実となっています。

テスターやマルチメーターは社会を支えています!

そのような社会を支えているのがマルチメーターであり、電気・電子の通電チェックのテスターです。 ロボットや機器など、電子工作は幅広く展開中です。これらの維持管理にマルチメーターは必需品です。

機器の導通点検や故障通電有無の注意した、対応にテスターは欠かすことができない大きな役割りを持って利用されています。

マルチメーターの使い方は凄い!

写真は、自動車に装備されたオーディオのマルチメーターです。音や温度を電気的特性に捉え、自動的にチェックコントロールされる計器です。 走行中の状況がリアルタイムでデジタル表示され、ドライブが楽しくできるマルチメーターです。

電子工作の知識や技能技術があれば、自作も可能です。簡単な機器からAI的な電子工作は、ブーム化にありおすすめの趣味です。

テスターとマルチメーターの使い方を知って、楽しい趣味を広げよう!

夏休みの自由研究作品に最適、夢のあるUFOですね。

写真は、電子工作キッドの作品です。小学生向けの電子工作として市場化予定です。音と光と動き等の要素があり、子どもがのめり込み腕を振うかもしれません。 正しい使い方に慣れ、正確に測定でき事が広まるようになるのではと思われます。

電子工作は、テスターの使い方や使用方法など、測定技能の習熟は必須です。同時に、間違なく安全に注意し、正しい通電チェックに関する使い方が必要不可欠です。

テスター・マルチメーターの種類と使用方法について

アナログテスターとデジタルテスターの2つのタイプ、形と使い方いろいろ!

液晶表示で測定値が数値で示されます

測定結果は指針表示でアナログテスターです。

テスターは、デジタル化に伴い、膨大と思えるほどの種類があります。 写真は、その代表として4台を掲載しています。アナログテスター1台、デジタルテスターの3台です。 アナログテスターの多くが、写真のタイプです。

その隣の3台は、デジタルテスターです。デジタルタイプは様々で、使い易さや精度、機能面の視点で多くの種類が市場にあります。

最近のテスターの流行の傾向とは

最近は、デジタルマルチメーター(DMM)タイプの安価で優れものが普及しています。特に、電子工作のブームで価格的に手ごろで、使い易いデジタルテスターが身近に普及し通電確認におすすめです。

ですが、アナログテスターもデジタルテスターに得られない良さがあり、見直され愛用されている傾向にあります。

デジタルテスターとアナログテスターの使用方法と特徴について

デジタルテスターの特徴 ・液晶に数字表示であり、読み取りが簡単です。 ・機能のオートレンジで切り替えが少なく測定が楽にきます。 ・測定した瞬間にデジタル的に数字に変化が生じます。

アナログ・テスターの特徴 ・測定前に0点調整と測定対象範囲など細かい設定が必要です。 ・指針の動きで電気的な量や状態変化等、習熟すれば把握できます。 ・測定の応答で指針の読み取りに個人差が生じる可能性があります。

テスターの呼び名、デジタルマルチ-メーター(DMM)とデジタルテスター間で使用方法に違いがあるの?

クリックすると楽天商品ページへ飛びます

写真は、デジタルマルチ-メーターの表示ですが、最近普及している機能性の高いテスターです。 呼ばれ方において、単にテスターとか、アナログ・テスター、ディジタル・マルチ-メーター(DMM)、ディジタルマルチテスター、ディジタル・テスターなどと様々です。ですが電気的特性の測定関係は、どれも同類です。

テスターが多様に呼ばれる理由は


呼ばれ方が多い訳は、計器中央のロータリーの測定特性のレンジの集約方法の違いにあります。 写真のタイプは、レンジの切り替えが20あります。切り替えが5つに集約化され、DMMと呼ばれるタイプも有ります。

マルチとは複数の電気的特性を組み合わせた広い機能を組み合わせた計器に呼ばれています。 一方、アナログテスターは表示部が測定特性別のメモリであり、DMMのように集約したオートレンジになっていません。

単に、テスターと言った場合、電圧、抵抗、導通等の単独でマルチでない計器もあります。

マルチメーターの価格と選び方について

千円前後のデジタルマルチメーターの使い方は!

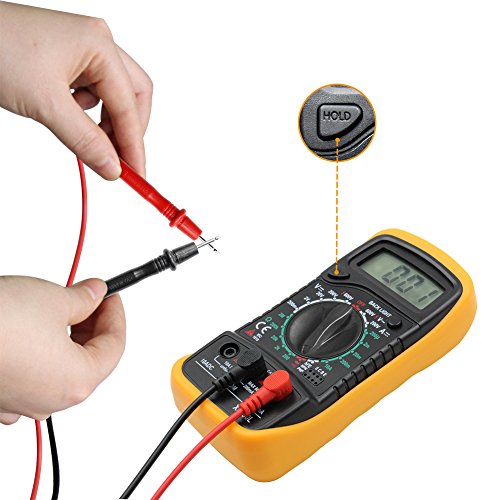

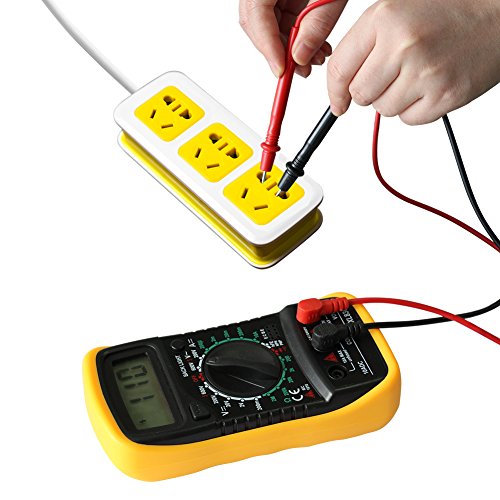

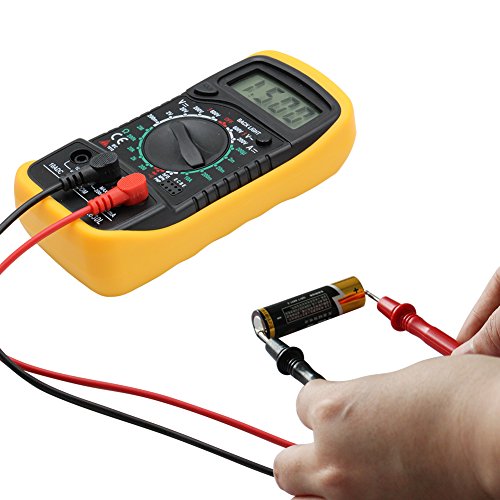

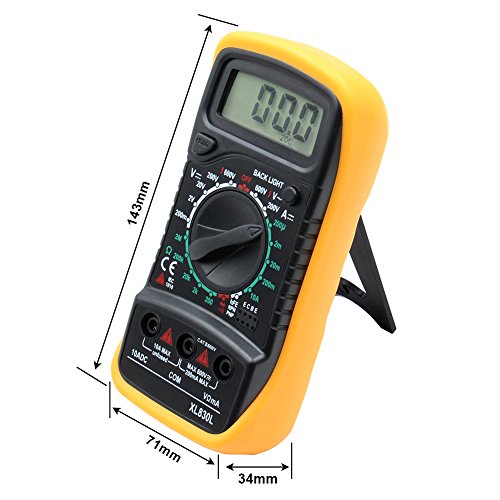

POWSEED デジタル マルチメーター

出典:Amazon
出典:Amazon
出典:Amazon
出典:Amazon
出典:Amazon
出典:Amazon
出典:Amazon

ファクション切り替えが多いマルチメーターです。

電流、電圧(直流・交流)、抵抗、導通等の通電チェックと測定に対応しています。レンジの切り替えが多少多いのですが、精度は十分にあります。市場価格は1000円で手ごろな価格といえます。 電子工作など初心時は、不慣れで故障や破損をします。その点をあまり気にしないで使えるテスターで、おすすめです。

5千円以上から数万円以上のマルチメーターの使用方法とは!

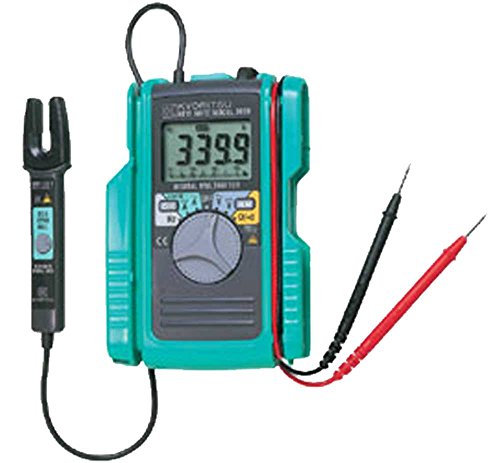

KYORITSU AC/DCクランプ付デジタルマルチメータ MODEL2000

出典:Amazon

ハイスペックなデジタルマルチメーターです。電流測定の非接触測定のクランプ付きです。

写真のテスターの使用方法は、かなりの熟練者の方が使われています。機能を十分に生かして使われる技術者向けです。 趣味の電子工作熟練者や電気関係の専門家から高い性能を求められる方々に十分対応されているマルチメーターです。5千から数万円のデジタルテスターでハイレベルに対応した測定器です。

アナログテスターの価格と使用方法は?

価格的に高めのアナログテスターですが、根強い人気のマルチアナログテスターです。

アナログテスターは0点(指針位置原点合わせ)調整やレンジとメモリの整合性の見易さが大切です。 電気に慣れて理解を深めるにはアナログテスターの使用がおすすめともいわれています。

電気専門の方はデジタルテスターとアナログテスターを使用されています。 価格的に高めかもしれませんが信頼性の高い、おすすめのアナログテスターです。

テスターの基本機能と使用方法について

電気の事を知ってテスターを使おう!

写真は、送電鉄塔で6000ボルト(V)級の電流が流れています。 目に見えない電気は、水の流れに例えていえば、水流が電流(A)で、流れを阻害している事が抵抗(Ω)です。流れの量と速さの水流=水圧=電圧(V)に相当します。

使い方を知っておこう、テスターの回線と回路の意味とは!

クリックすると楽天商品ページへ飛びます

テスターの使用方法の中で、回路と回線を区別し、その意味を知っておく事は大切です。 写真は、都内の回線路図を例えです。東京駅スタート→走る→東京駅ゴールの環状路線です。

環状路線が回路に相当し、回線は、矢印→そのものに相当します。 テスターの由来はサーキットから来ています。 基盤や配線図等、いろいろな場面での電気回路と回線について通電や導通の解釈に役立てましょう。

電気のおさらいオームの法則

テスターを理解する上で、電流、電圧及び抵抗の関係のオームの法則を知っておきましょう。「オームの法則」とは、「回路を流れる電流の強さは、加えた電圧に比例する」の意味です。

電気の基本は電圧、電流、抵抗で、この関係が「オームの法則」です。 関係の法則:公式は、「電圧V = 抵抗R × 電流RI」です。 記号ではV = R I・・・が公式です。 テスターの主な目的はこの電圧と抵抗を知る事にあります。

マルチメーターの自体の機能について

クリックすると楽天商品ページへ飛びます

写真は、テスター自体の機能と記号の説明です。電気特性がオートレンジ化されたデジタルマルチメーターです。 レンジ切り替えのファンクションスイッチが7つと切り替えや水タイプです。

  off:電源・・・テスター自体に電池が必要で使用後は必ずoffにします。  直流電圧: DCV , V ―  交流電圧: ACV , V ~   抵抗値: Ω , OHM    検査: BUZZ , (導通OK音有、音無しは電池切れ)  必ず取り扱い説明書を良く読んで、注意事項や安全面の記載を理解しましょう。

アナログテスタ―機能と使い方は?

クリックすると楽天商品ページへ飛びます

写真は、アナログテスターです。測定前の0点調整のつまみと切り替えレンジ部等の構成になっています。 レンジ部は、測定特性のグループ枠が5つ、測定端子の赤と黒のリード棒の挿入口が3つです。

DCvが直流、ACvが交流の電圧です。Ωは抵抗で、BATTは1.5vは電池用です。DCmは直流の電流です。 測定時の正しい指針の読み取り方のために、各枠内のファンクションの手動切り替えと測定対象との整合している事が大事です


テスターの使用方法について

デジタルマルチ・テスターと購入から使い方の紹介

動画は、デジタルマルチテスターの購入時点から使い始めの取り扱い動画です。 ファンクションスイッチ切り替えが細かいデジタルテスターの動画です。 取り扱い説明書や簡単な電圧測定までのおすすめの動画です。 購入直後のご参考に役立ててください。

アナログテスターの使い方、ー電池のチェックー

アナログテスターの購入後の取り扱い方から電池測定までの動画です。 デジタルテスターに測定に対し比べ、計器の取り扱い方が複雑で注意する点が多くあります。 動画でアナログテスターの取り扱い方や操作のご参考にご紹介しています。

テスターの測定方法

デジタルテスターの測定準備について

デジタルテスターの測定の入る前に大切な事の簡単なおすすめの動画をご紹介します。 取説をしっかり読み理解を深める、レンジの切り替えに慣れる。リード線の赤、黒のセットなど知っておきましょう。

格安テスターで使い方の紹介

千円台の格安デジタルテスターの使い方の簡単紹介です。各画面のレンジの位置などをチャック確認しましょう。 格安でも通電や導通等機能的に問題はありません。 乾電池や電子工作キッドでテスターのレンジを切り替え、電圧、抵抗、導通など通電を測定してみましょう。

デジタルテスター電圧測定について

デジタルテスターの電圧の測定動画をご紹介します。 ご紹介の測定は自動車のバッテリーについてです。ガソリンスタンドでの点検でそろそろバッテリー交換のおすすめの話のご経験があるのではないでしょうか。 バッテリー電圧は12Vが定格です。本当に定格以下か自主チェック確認しましょう。

電流(直流)の測定

電流の測定は、テスターに負担がかかる測定となるのでテスターに応じた正しい電流設定にする。 電流の測定は、直列にテスターを当てます。回路の道に割り込ませる必要があります。

デジタルテスター 電流測定(直流)を測るには -~mA 続いて ”sel” で DC にして、測定します。 レンジが大きすぎるなら、さらに小さなμAレンジに切り替えます。 電圧と同じく交流、直流を確認し、切り替え、-~uA、-~mA のレンジにします。

テスターの導通チェックと確認

導通検査とは、電気が流れているか、どうか(導通がある)を通電確認することです。 以下のような場合によくテスターの導通検査がします。 配線の入り口と出口に当てて、配線が断線か通電していないか。

スイッチやプラグのONチェックは生きているか。 複数本束のコードのどれか1本を探すなどです。 あるいは、基板にハンダ付けをすると隣とつながってしまったりします、そのつながってるかどうかの微妙なところをチェック確認します。

テスターの読み取り方

アナログテスター読み取りとは


クリックすると楽天商品ページへ飛びます

作業目的と測定対象の確認が大切です。特に、アナログテスターは測定の手順や操作を間違えないように慎重に測定の操作作業しましょう。 例えば、9vの電池ではV-の10Vレンジに合わせます。

赤いメモリのフルスケールが10Vで、指針停止位置9.0Vと読み取ります。正常なレベルと判定します。 取り扱い説明書を良く読み込んで、測定対象の特性とレンジの合わせる事が大切です。

テスターで電圧測定の注意事項

テスターの使用方法の注意点!

クリックすると楽天商品ページへ飛びます

テスターを使用するに当たって注意すべき大切な事が3つあります。 ・テスターには必ず測定可能な電圧が表示されています。 例:「500v max」とかです。電圧測定前の確認を厳守しましょう。

初心の段階は単独で測定しない事です。 ・工場で使用の太い線は、大い電流です。電圧が低いと分かっていても初心段階は禁止作業です。 ・電圧測定では、電池等は安全ですが、家庭内の電化製品や配線は初心者の段階では勝手にしない事です。指導者の下で操作します。

アナログテスターの使い方は、測定前の”0”点調節が大事!

0点調節は、測定値の正確性に最も大事なチェックです。指針の位置が0点以外の振れている場合その分だけ測定値にズレが生じます。測定前に必ずチェックします。 調節は、指針表示版の下側のー切込みボタンで指針を0にピッタリ合わせます。

電圧測定前の電圧レンジは必ず確認!

リード棒を当てた状態でレンジを切り替えると、測定する回路から来る電気でテスターが壊れるます。同時に、ヒューズが飛びテスターを壊す原因になります。

誤ったレンジで電圧チェックをしてしまうと電圧またはエネルギー状態により内部ヒューズ溶断、場合によってはテスター焼損等を起こします。ベテランでも、とっさにやってしまうことがあり、初心者の場合慎重な測定が大事です。

テスターを壊さないための予防方法とは!

テスターの電池は予備を!

電池関係の不良

テスターの使いはじめに壊れたかなと思うことがあります。その原因に電池関係が意外と多いのです。 毎日使用している場合は動きが鈍くなります。デジタルテスターでは表示が薄くなり、アナログでは針の動作が鈍くなります。

使用頻度が少ない場合は値の表示でません。針の動きが止まります。 テスター使用に慣れていない初期段階は、壊れたと思いがちです。テスター使用時には、必ず電池の種類を確認しておきましょう。

テスターを壊さない重要な事は、レンジ切り替えのチェック確認の冷静さが大事!

レンジの切り替えミスでヒューズが飛んで交換。

テスターを安全に丁寧に取り扱っていても、作業に手違いが生じるものです。作業が忙しい中で時間的に追われた場合往々にして作業ミスをします。 ヒューズの役割は、そのような場合の壊れ防止に欠かせない大切な部品です。

予備のヒューズは、欠かせないものです。必ず用意して置きましょう。 壊す原因で最も多いのは、測定前のレンジ切り替えのチェック確認の怠りにあります。冷静さを忘れず測定しましょう。

テスターの進化が今日を支え、快適な生活の必需品となるのでは!

今後のテスター使用方法は、電子頭脳の開発が完璧な形に完成されるのではと想定されます。 ですが、どんなに優れた物や設備でも無機的な部品で構成されています。それを操るのは人間であり、それらの電気・電子のチェック確認は、テスターが要になります。

デジタルテスターや進化したマルチメーターがあってこその無人化の使用方法であり設備です。テスターを日々の生活に使い慣れればより一層の快適な生活で過ごすことができ、いずれ必需品になると考えられます。
